Pokojové klimatizace - ACOND Multi DC Inverter:



Pokojové klimatizace - jednotlivé typy



Klimatizační jednotky ACOND Multi DC Inverter Vám přináší možnost klimatizovat více místností při využití jedné venkovní jednotky.

Multi systém lze využívat k celoročnímu provozu, v létě pro příjemné chlazení místností a zároveň pro vytápění jako tepelné čerpadlo vzduch/vzduch.

MMulti DC Inverter tvoří kompaktní venkovní jednotka, na kterou jsou připojeny 2, 3, 4 nebo 5 vnitřní jednotky. Podle požadavků v interiéru lze libovolně kombinovat velké množství výkonů a typů vnitřních jednotek.

Multi DC Inverter ACOND
plně využívá výhod invertorové technologie plynulého řízení výkonu, což sebou přináší vysokou variabilitu a celkovou účinnost.
  Pokojové klimatizace - ACOND Multi DC Inverter

  Pokojové klimatizace - ACOND Multi DC Inverter:



Multi DC Inverter



  • Technologie DC Inverter umožňuje komfortní regulaci teploty v místnosti

  • Energetická třída A++/A+

  • Tepelné čerpadlo vzduch-vzduch

  • 7 modelů venkovních jednotek výkon 4,1 až 12,3 kW

  • Možnost připojení až 5 vnitřních jednotek

  • Až 298 různých kombinací vnitřních jednotek

  • Funkce Auto-Restart

  • Detekce úniku chladiva

  • Ekonomický režim - SLEEP mode

  • Ekologické chladivo R410A


    Katalogový list ke stažení ....

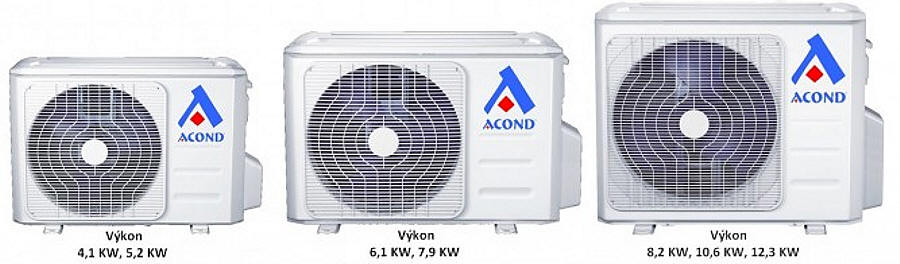

VENKOVNÍ JEDNOTKY
Model

M2OE-14HFN1-Q M2OF-18HFN1-Q M3OE-21HFN1-Q
Chladící výkon
nominální kW 4,1 5,2 6,1
rozsah kW 1,76 ~ 4,54 2,08 ~ 6,29 2,44 ~ 7,32
SEER W / W 6,1 6,3 6,1
Pdesign * kW 4,1 5,2 6,1
Energ. Třída - A++ A++ A++
Topný výkon nominální kW 4,4 5,5 6,6
rozsah kW 1,89 ~ 4,98 2,2 ~ 6,66 2,64 ~ 7,92
SCOP W / W 4 4 4
Pdesign * kW 3,4 4,7 5,4
Energ. Třída - A+ A+ A+
rozměr jednotka mm 800x333x554 800x333x554 845x363x702
hmotnost čistá / balení kg 30,5 / 33,5 36 / 39 47 / 50,2
příkon Rozsah chlazení W 420 ~ 1430 590 ~ 2160 680 ~ 2380

A 1,8 ~ 6,2 2,5 ~ 9,3 2,9 ~ 10,3
Rozsah topení W 390 ~ 1330 500 ~ 1850 640 ~ 2220

A 1,7 ~ 5,7 2,2 ~ 8,0 2,8 ~ 9,6
Max. Příkon
W 2000 2300 2800
Max. Proud
A 11 12 15
hladina akustického tlaku
dB(A) 54 56,5 57,5
elektro přívod V, Ph 230, 1~ 230, 1~ 230, 1~

jistič 10 A ch.C 16 A ch.C 16 A ch.C
Cu potrubí délka / převýšení m 40 (25 / 15) 40 (25 / 15) 60 (30 / 15)
průměr potrubí mm 2x 6,3/ 2x 9,5 2x 6,3/ 2x 9,5 3x 6,3/ 3x 9,5
Chladivo R410A GWP 2088 ** předplněno g 1250 1700 2100
předplněno m -15 -15 -22,5
doplnění g / m 15 15 15
předplněno ekv tCO2
2,61 3,55 4,38
doplnění v ekv tCO2 / m
0,03132 0,03132 0,03132
Provozně teplotní rozsah Chlazení °C -15 ~ 50 -15 ~ 50 -15 ~ 50
Topení °C -15 ~ 30 -15 ~ 30 -15 ~ 30
kotevní rozměry
mm 514x340 514x340 540x350
*Pdesign - vypočtený potřebný chladící/topný výkon pro referenční místnost při venkovní teplotě +35°C/-10 C.
**Klimatizační jednotka obsahuje Fluorované skleníkové plyny regulované Kjotským protokolem.



VENKOVNÍ JEDNOTKY
Model

M3OE-27HFN1-Q M4OE-28HFN1-Q M4OB-36HFN1-Q M5OE-42HFN1-Q
Chladící výkon nominální kW 7,9 8,2 10,6 12,3
rozsah kW 2,77 ~ 8,69 3,04 ~ 9,93 3,71 ~ 13,78 4,18 ~ 14,00
SEER W / W 6,6 6,8 7,6 7,7
Pdesign * kW 7,9 8,2 10,6 12,3
Energ. Třída - A++ A++ A++ A++
Topný výkon nominální kW 8,2 8,8 11,1 12,3
rozsah kW 2,87 ~ 9,02 3,26 ~ 10,65 3,89 ~ 13,,32 4,18 ~ 14,94
SCOP W / W 4 4 3,8 3,8
Pdesign * kW 5,9 7 9,3 11
Energ. Třída - A+ A+ A A
rozměr jednotka mm 845x363x702 946x410x810 946x410x810 946x410x810
hmotnost čistá / balení kg 52,7 / 56,1 67,6 / 73,4 70 / 75 76 / 81
příkon
Rozsah chlazení W 760 ~ 2930 840 ~ 3090 890 ~ 4290 1010 ~ 4550

A 3,3 ~ 12,7 3,6 ~ 13,4 3,8 ~ 18,6 4,3 ~ 19,8
Rozsah topení W 700 ~ 2700 830 ~ 3050 830 ~ 3980 910 ~ 4210

A 3,0 ~ 11,7 3,6 ~ 13,2 3,6 ~ 17,3 3,9 ~ 18,3
Max. Příkon
W 3300 3500 4600 4700
Max. Proud
A 16 17 21,5 22
hladina akustického tlaku
dB(A) 59,5 60 63,5 62
elektro přívod V, Ph 230, 1~ 230, 1~ 230, 1~ 230, 1~

jistič 16 A ch.C 16 A ch.C 20 A ch.C 25
Cu potrubí délka / převýšení m 60 (30 / 15) 80 (35 / 15) 80 (35 / 15) 80 (35 / 15)
průměr potrubí mm 3x 6,3/ 3x 9,5 4x6,3/3x9,5
+1x12,7
4x6,3/3x9,5
+1x12,7
5x6,3/4x9,5
+1x12,7
Chladivo R410A GWP 2088 ** předplněno g 2400 2400 3000 3600
předplněno m -22,5 -30 -30 -37,5
doplnění g / m 15 15 15 15
předplněno ekv tCO2
5,0112 5,0112 6,264 7,5168
doplnění v ekv tCO2 / m
0,03132 0,03132 0,03132 0,03132
Provozně teplotní rozsah Chlazení °C -15 ~ 50 -15 ~ 50 -15 ~ 50 -15 ~ 50
Topení °C -15 ~ 30 -15 ~ 30 -15 ~ 30 -15 ~ 30
kotevní rozměry
mm 540x350 673x403 673x403 673x403
* Pdesign - vypočtený potřebný chladící/topný výkon pro referenční místnost při venkovní teplotě +35°C / -10°C.
** Klimatizační jednotka obsahuje Fluorované skleníkové plyny regulované Kjótským protokolem.




AR6 Nástěnná jednotka


  WiFi Smartmodul pro ovládání jednotky přes internet.    AR6 Nástěnná jednotka AR6 Nástěnná jednotka


NÁSTĚNNÉ JEDNOTKY
Model

AR4i-07 HRDN1- AR6i-09 HRDN1- AR6i-12 HRDN1- AR6i-18 HRFN1- AR6i-24 HRFN1-



QRC8GW QRD0GW QRD0GW QRD0GW QRD0GW
Výkon Chlazení kW 2 2,6 3,5 5,3 7
Topení kW 2,3 2,9 3,8 5,6 7,3
Rozměr vnitřní jednotky mm 800x188x275 715x188x250 800x188x275 940x205x275 1045x235x315
balení mm 865x265x350 775x260x324 865x265x350 1015x265x350 1135x395x315
Hmotnost vnitřní jednotky kg 7.5/9.5 6,3/8,2 7,2/9,5 9,0/12,2 12/15.2
Hladina akustického tlaku
dB(A) 40/35/31 38/31/25 38/32/26 36/29/23 43/37/31
Průtok vzduchu (Hi/Mi/Lo)
m3/h 650/560/450 430/320/230 520/420/340 610/460/360 960 / 820 / 650
Elektrický přívod
V/phase/Hz 230/1/50 230/1/50 230/1/50 230/1/50 230/1/50
Příkon vnitřní jednotky W 45 45 45 30 58
Kabelové propojení
žíly 4 4 4 4 4
Průměr Cu potrubí
mm 6,3/ 9,5 6,3/ 9,5 6,3/ 9,5 6,3/ 12,7 9,5/ 15,9
WiFi Smartmodul pro ovládání přes internet cena 2000,-Kč bez DPH

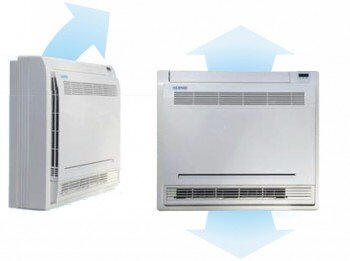

AFAI podparapetní jednotka



 Dva způsoby výfuku vzduchu:

  • Běžný provoz - studený vzduch
    bude vyfukován pouze z horního výstupu

  • Rychlé zchlazení - studený vzduch
    vyfukován z horního a dolního výstupu vzduchu
    k rychlému ochlazení místnosti
  AFAI podparapetní jednotka


PODPARAPETNÍ JEDNOTKY
Model


AFAI-09 AFAU-12 AFAI-18


HRFN1-QRC8 HRFN1-QRC8 HRFN1-QRC8
Chladící výkon Qch kW 2,6 3,5 5,2
Topný výkon Qt kW 2,9 3,8 5,2
Rozměry a hmotnosti
rozměr
jednotka mm 700x600x210 700×600×210 700x600x210
balení mm 810x710x305 810×710×305 810x710x305
hmotnost čistá/balení kg 13,5/18 15/20 15/20
vzduch vnitřní m3/h 710/680/580/450 710/680/580/450 820/740/650/520
Hlučnost
hladina akustického tlaku
dB(A) 45/40/35 46/41/36 48/44/39
hladina akustického výkonu
dB(A) 56 (or 57) 57 59
Instalace




Elektro přívod kam venkovní venkovní venkovní

V, Ph 230, 1~ 230, 1~ 230, 1~
Příkon max. W 30 / 0,13 40 / 0,17 50 / 0,22
Kabely žíly
4 4 4
Cu potrubí průměr mm 6,3/ 9,5 6,3/ 9,5 6,3/ 12,7
infraovladač je v ceně kompletu
kabelový ovladač KJR-12-Bs integrovaným teplotním čidlem
2 180 Kč
kabelový ovladač KJR-90A-E
1 680 Kč

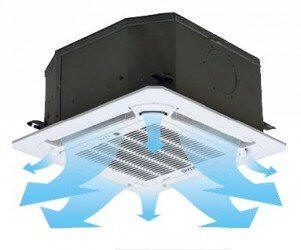

ACA3 kazetová jednotka




3D technologie spirálového vnitřního ventilátoru:

  • snižuje odpor vzduchu

  • zvyšuje průtok vzduchu

  • zlepšuje účinnost výměny tepla

  • tichý provoz


KAZETOVÉ JEDNOTKY
Model

ACA3I-09 ACA3U-12 ACA3I-18


HRFN1-QRC8 HRFN1-QRD0W HRDN1-QRC8
Chladící výkon Qch kW 2,6 3,5 5
Topný výkon Qt kW 3,2 3,5 5,2
Rozměry a hmotnosti:
rozměr čistý jednotka mm 570x570x260 570x570x260 570x570x260

panel mm 647x647x50 647x647x50 647x647x50
rozměr balení jednotka mm 655x655x290 655x655x290 655x655x290

panel mm 715x715x123 715x715x123 715x715x123
Hmotnost jednotka kg 14,5/17,3 16/19 18/21
Hmotnost panel kg 2,5/4,5 2,5/4,5 2.5/4.5
průtok vzduchu vnitřní m3/h 580/500/450 650/530/450 800/650/500
Hlučnost
hladina akustického tlaku
dB(A) 39/36/33,5 41/37/34 48/42/36
hladina akustického výkonu
dB(A) 53 58 59
Instalace




elektro přívod kam venkovní venkovní venkovní


V, Ph 230, 1~ 230, 1~ 230, 1~
příkon max. W/A 40 / 0,18 40 / 0,18 102 / 0,44
kabely žíly
4 4 4
Cu potrubí průměr mm 6,3/ 9,5 6,3/ 9,5 6,3/ 12,7
infraovladač je v ceně kompletu
kabelový ovladač KJR-12-Bs integrovaným teplotním čidlem 2 180 kČ
kabelový ovladač KJR-90A-E 1 680 kČ

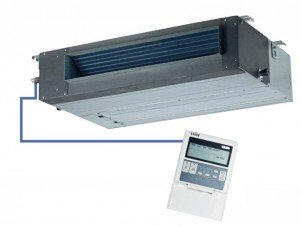

ATBI kanálová jednotka

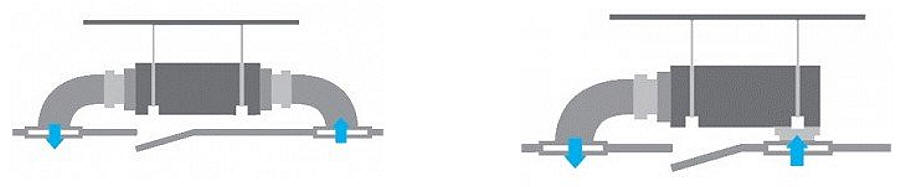

Snadná instalace: Dvě možnosti pro nasávání vzduchu

  • Přívod vzduchu zezadu je standard,
    přívod vzduchu do spodní části je volitelný.
  • Velikost vstupní příruby spodní a zadní je stejná,
    snadno zaměnitelná.




   ATBI kanálová jednotka
  ATBI kanálová jednotka

KANÁLOVÉ JEDNOTKY
Model


ATBI-09 ATBU-12 ATBI-18


HWFN1-QRD0 HWFN1-QRD0W HWDN1-QRC8
Chladící výkon Qch kW 2,6 3,5 5,3
Topný výkon Qt kW 2,9 3,8 5,8
Rozměry a hmotnosti
rozměr (ŠxHxV)
jednotka mm 700x635x210 700x635x210 920x635x210
balení mm 915x655x290 915x655x290 1135x655x290
hmotnost čistá/balení kg 18,5/23,1 18,4/22,7 23/29
průtok vzduchu
m3/h 530/400/340 680/580/450 816/546/-
Externí statický tlak
Pa 25 (0~40) 25 (0~40) 25 (0~60)
Hlučnost




hladina akustického tlaku
dB(A) 35/31,5/28 42/38/35 46/42/40
hladina akustického výkonu
dB(A) 55 59 59
Instalace




elektro
přívod kam venkovní venkovní venkovní

V, Ph 230, 1~ 230, 1~ 230, 1~
příkon max. W/A 30 / 0,13 40 / 0,17 107 / 0,48
kabely žíly
4 4 4
Cu potrubí průměr mm 6,3/ 9,5 6,3/ 9,5 6,3/ 12,7

  • Parametry pro chlazení jsou stanoveny za těchto podmínek:
    teplota vnitřního vzduchu 27 °C DB/19 °C WB - venkovního vzduchu 35 °C DB/24°C WB

  • Parametry pro topení jsou stanoveny za těchto podmínek:
    teplota vnitřního vzduchu 20°C DB/15°C WB - venkovního vzduchu 7 °C DB/6 °C WB


Povolené kombinace vnitřních jednotek Multi DC Inverteru
M2OE-14 HFN1-Q
jedna 7 9 12 18





























dvě
7 7 7 9 9




























7 9 12 9 12
































































M2OF-18 HFN1-Q
jedna 7 9 12 18





























dvě
7 7 7 7 9 9 9 12

























7 9 12 18 9 12 18 12





























































M3OE-21HFN1-Q jedna 7 9 12 18





























dvě
7 7 7 7 9 9 9 12

























7 9 12 18 9 12 18 12

























tři 7 7 7 7 7 9 9 7

























7 7 7 9 9 9 9 12

























7 9 12 9 12 9 12 12





























































M3OE-27HFN1-Q jedna 7 9 12 18





























dvě
7 7 7 7 9 9 9 12 12 18























7 9 12 18 9 12 18 12 18 18























tři
7 7 7 7 7 7 7 7 7 9 9 9 9 9 12


















7 7 7 7 9 9 9 12 12 9 9 9 12 12 12


















7 9 12 18 9 12 18 12 18 9 12 18 12 18 12






















































M4OE-28HFN1-Q jedna 7 9 12 18





























dvě
7 7 7 7 9 9 9 12 12 18























7 9 12 18 9 12 18 12 18 18























tři
7 7 7 7 7 7 7 7 7 9 9 9 9 9 12


















7 7 7 7 9 9 9 12 12 9 9 9 12 12 12


















7 9 12 18 9 12 18 12 18 9 12 18 12 18 12


















čtyři
7 7 7 7 7 7 7 7 7 7 7 9 9




















7 7 7 7 7 7 7 7 9 9 9 9 9




















7 7 7 7 9 9 9 12 9 9 12 9 9




















7 9 12 18 9 12 18 12 9 12 12 9 12
























































M4OB-36HFN1-Q jedna 7 9 12 18 24




























dvě
7 7 7 7 7 9 9 9 9 12 12 12 18




















7 9 12 18 24 9 12 18 24 12 18 24 18




















tři 7 7 7 7 7 7 7 7 7 7 7 7 7 9 9 9 9 9 9 9 12 12 12 12









7 7 7 7 7 9 9 9 9 12 12 12 18 9 9 9 9 12 12 18 12 12 12 18









7 9 12 18 24 9 12 18 24 12 18 24 18 9 12 18 24 18 24 18 12 18 24 18









čtyři 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 9 9 9 9 9 9 9 12 12




7 7 7 7 7 7 7 7 7 7 7 7 9 9 9 9 9 9 12 12 9 9 9 9 9 12 12 12 12




7 7 7 7 7 9 9 9 9 12 12 18 9 9 9 9 12 18 12 12 9 9 9 12 12 12 12 12 12




7 9 12 18 24 9 12 18 24 12 18 18 9 12 18 24 12 18 12 18 9 12 18 12 18 12 18 12 18








































M5OE-42HFN1-Q jedna 7 9 12 18 24




























dvě
7 7 7 7 7 9 9 9 9 12 12 12 18




















7 9 12 18 24 9 12 18 24 12 18 24 18




















tři 7 7 7 7 7 7 7 7 7 7 7 7 7 9 9 9 9 9 9 9 12 12 12 12









7 7 7 7 7 9 9 9 9 12 12 12 18 9 9 9 9 12 12 18 12 12 12 18









7 9 12 18 24 9 12 18 24 12 18 24 18 9 12 18 24 18 24 18 12 18 24 18









čtyři 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 9 9 9 9 9 9 9 9 9 12 12
7 7 7 7 7 7 7 7 7 7 7 7 7 9 9 9 9 9 9 9 12 12 12 9 9 9 9 9 9 9 12 12 12 12
7 7 7 7 7 9 9 9 9 12 12 12 18 9 9 9 9 12 12 18 12 12 12 9 9 9 9 12 12 12 12 12 12 12
7 9 12 18 24 9 12 18 24 12 18 24 18 9 12 18 24 18 24 18 12 18 24 9 12 18 24 12 18 24 12 18 12 18
pět 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 9 9 9 9 9 9 9 9 12
7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 7 9 9 9 9 9 9 9 9 9 9 9 9 12 12 12
7 7 7 7 7 7 7 7 7 7 7 7 9 9 9 9 9 12 12 9 9 9 9 12 12 9 9 9 9 9 12 12 12 12
7 7 7 7 7 9 9 9 9 12 12 18 9 9 9 9 12 12 12 9 9 9 12 12 12 9 9 9 12 12 12 12 12 12
7 9 12 18 24 9 12 18 24 12 18 18 9 12 18 24 12 12 18 9 12 18 12 12 18 9 12 18 12 18 12 12 18 12


  linka


Pokojové klimatizace   VRF systémy ACOND MDV   Komerční jednotky
Klimatizační jednotky ACOND jsou výbornou volbou pro klimatizaci Vašeho rodinného domu, bytu, ale také Vašich kanceláří.

VRF klimatizační systémy ACOND MDV jsou určeny pro velké budovy, kde se nejvíce uplatní výhody centrálního systému s možností centrálního ovládání VRF systém – ACOND MDV.

Komerční jednotky klimatizace pro náročnější aplikace, větší kanceláře, komerční prostory, serverovny, výrobní a montážní prostory.


  linka



Copyright © 2017 LRK.CZ - MAPA WEBU - webmaster ZMORWARE
